◇ 通风系统
在实验过程中,经常会产生各种刺鼻的、腐蚀的、有毒的或易爆的气体。这些有害气体如不及时排出室外,就会造成室内空气污染;影响实验人员的健康与安全;影响仪器设备的精度和使用寿命,因此,实验室通风系统是实验室建设中不可或缺的重要部分。
通风系统的分类:
1、全面通风:在整体房间内进行全面的空气交换。当有害气体大面积扩散到实验空间时,必须及时排出,同时还要有一定的新鲜空气进行补充,把有害气体控制在规定的范围内。
2、局部通风:在有害气体产生后产即就近排出,这种方式能以较少的风量排走大量的有砉气体,省能量且效果好,是改善现有实验室条件的经济而有效的方法。也是适应新实验室建设的最好方式。而通风柜则是实验室中最常用的一种居部排风设备。
◇ 无尘洁净系统
洁净室的四大技术要素是:
1、送风至少经过三级过滤(粗效、中效和高效),并且高效过滤器应设置在系统的末端。
2、洁净室应有足够的除尘和空调的送风量。
3、洁净室应维持必要的压力梯度(正压梯度或负压梯度)。
4、洁净室应有合理的气流组织。
气流方式 | 洁净度 | 风速m/s | 换气次数 | 气流组织 | 优点 | 缺点 |
垂直层流方式 | Class 1~100 | 0.25~0.40 | 200~400 | 顶送,地面回 | 效果完全,尘埃漂浮极少 | 装修困难,投资高,自净时间长 |
水平层流方式 | Class 1~100 | 0.45~0.50 | 200~400 | 左墙送,右墙回 | 效果完全,尘埃漂浮极少 | 装修困难,投资高,自净时间长 |
乱流方式 | Class 1000~300000 | 15~60 | 顶送,四侧下回 | 构造简单,投资少 | 自净时间短,有少许污染粒子在室内循环 |
◇ 供气系统

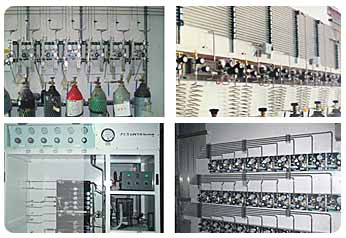

1、中央供气(适合用气量大的工程)◇ 家具系统
1、通风柜
◇ 废气处理系统
实验室废气的特点:以分布散,排量小,不连续,故未引起足够重视,事实上实验室污染种类杂、浓度高、毒性强,并且实验室一般都处于高校内或者市区繁华地段,治理难度大。
废气治理的方法:
1、燃烧法—包括高温燃烧和催化燃烧,前者需要附加燃料燃烧,因此,使用该法时要考虑回收利用热能;催化燃烧能耗低,但在工作初期,需用电加热将废气加热到起燃温度,故对于频繁开关的实验环境不合适。而且直接采用催化燃烧投资太大。
2、吸收法—即采用适当的吸收剂(如柴油、煤油、水等介质)在吸收塔内进行吸收,吸收到一定浓度后进行溶剂与吸收液的分离,溶剂回收,吸收液重新使用或另行处理,采用这种方法的关键是吸收剂的选择。由于溶剂与吸收剂的分离较为困难,因此其应用受到了一定的限制。
3、活性炭吸附法—采用多孔活性炭或活性炭纤维吸附有机废气,饱和后用低压蒸汽再生,再生时排出溶剂废气经冷凝、水分离后回收溶剂,适用于不连续的处理过程,特别对低浓度有机废气中的溶剂回收有很好的效果。
4、冷凝法—主要利用冷介质对高温有机废气蒸汽进行处理,可有效回收溶剂。处理效果的好坏与冷媒的温度有关,处理效率较其他方法相对较低,适用高浓度废气的处理。
